У високочастотній техніці точність визначається не лише коефіцієнтом підсилення, а й здатністю інженера керувати рівнем сигналу. Саме тому атенюатор посідає особливе місце в структурі радіочастотного тракту. Він не «гасить» енергію заради зменшення потужності — він формує контрольований баланс між джерелом і навантаженням, забезпечуючи стабільність, повторюваність вимірювань і захист чутливих каскадів.
Перевантаження входів приймачів, компресія підсилювачів, зростання інтермодуляційних спотворень — усе це наслідки некоректного рівня сигналу. У складних НВЧ-системах надлишкова амплітуда часто небезпечніша за її нестачу. Тому кероване ослаблення стає інструментом інженерної дисципліни.
Принцип роботи: контроль без спотворення

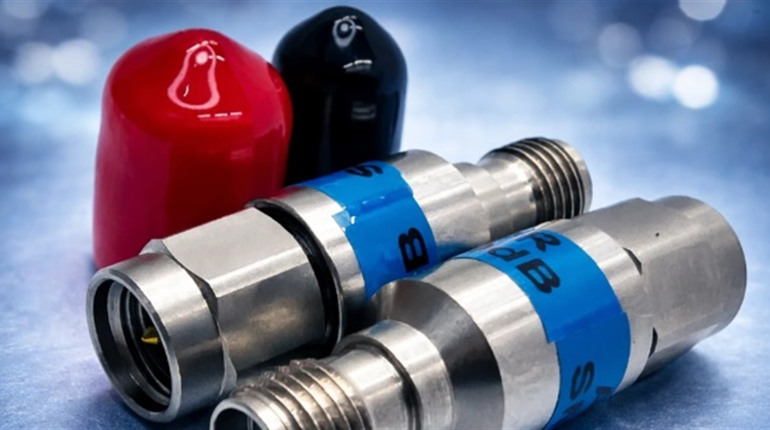

Конструктивно атенюатор реалізується на основі резистивних схем (L, Π, T) або спеціалізованих коаксіальних структур, оптимізованих для роботи на високих частотах. Його завдання — знизити рівень потужності, зберігаючи форму сигналу, фазові характеристики та узгодження тракту.
Ослаблення виражається в децибелах (dB) і визначає співвідношення вхідної та вихідної потужності. Ключовим параметром залишається хвильовий опір — найчастіше 50 або 75 Ом. Професійний атенюатор не створює додаткових відбиттів і не порушує баланс лінії, а коефіцієнт стоячої хвилі (КСХН) залишається мінімальним у всьому робочому діапазоні частот.
Іншими словами, це не просто «вставка» в кабель, а узгоджений елемент системи, що підтримує електромагнітну симетрію тракту.
Класифікація та сфери застосування
Вибір типу залежить від частотного діапазону, рівня потужності та завдань.
За способом регулювання розрізняють:
- фіксовані атенюатори з постійним значенням ослаблення;
- ступінчасті моделі з перемиканням рівнів;
- плавні регулятори для точного налаштування в реальному часі.
За конструкцією застосовують L-, Π- та T-схеми, коаксіальні НВЧ-виконання, а також інтегровані модулі у складі генераторів чи аналізаторів спектра. У польових умовах використовують компактні екрановані корпуси, тоді як у лабораторіях — високоточні калібровані блоки з мінімальним КСХН.
Критерії професійного вибору
Професійний підбір атенюатора передбачає аналіз кількох характеристик:
- номінал ослаблення (dB);
- робочий частотний діапазон;
- максимально допустима потужність;
- коефіцієнт стоячої хвилі;
- тип і якість ВЧ-роз’ємів;
- температурна стабільність та точність калібрування.
Помилка навіть в одному параметрі може призвести до перекручення результатів вимірювання або пошкодження обладнання. Тому атенюатор не варто сприймати як другорядний аксесуар — це повноцінний функціональний елемент тракту.
Практичні сценарії використання
У лабораторній практиці атенюатор виконує захисну функцію, обмежуючи рівень сигналу на вході аналізатора спектра чи вимірювального приймача. Під час калібрування генераторів він забезпечує точне встановлення контрольних рівнів. У багатокаскадних підсилювальних схемах дозволяє підтримувати оптимальний динамічний діапазон, запобігаючи насиченню активних елементів.
Окремо варто зазначити роль атенюатора у складних багатокаскадних системах. Кероване зниження рівня між підсилювальними блоками допомагає уникнути насичення активних елементів і підтримувати оптимальний динамічний діапазон.
Висновок
У професійному радіочастотному середовищі ослаблення — це стратегія, а не компроміс. Грамотно підібраний атенюатор підвищує стабільність тракту, знижує ризик перевантаження та забезпечує контроль над динамікою сигналу. Саме в цьому полягає його інженерна цінність: точність, передбачуваність і технологічна надійність кожного з’єднання.
