Оптичний пігтейл — відрізок волоконно-оптичного кабелю, який на одному кінці закінчується встановленим на заводі роз'ємом, а інший кінець залишається вільним, на відміну від оптичного патч-корду, який кінець з обох боків. Отже, сторона роз'єму може бути підключена до пристрою, інша сторона може бути з'єднана з оптоволоконним кабелем. Волоконно-оптичний пігтейл застосовується для закладення оптичних кабелів з використанням механічних сплайсів або зварювання.
Важлива інформація про оптичні пігтейли
Високоякісні кабелі з пігтейлами у поєднанні з правильною практикою зрощування забезпечують найкращу продуктивність кінцевого закладення оптоволоконних кабелів. Своєю назвою даний комутаційний шнур завдячує англійському слову «pigtail» (дослівний переклад - «поросячий хвіст»). Це поняття якнайкраще передає не тільки зовнішній вигляд шнура, а й принцип його підключення: пігтейли використовуються у разі, коли необхідний кінець лінійного кабелю.

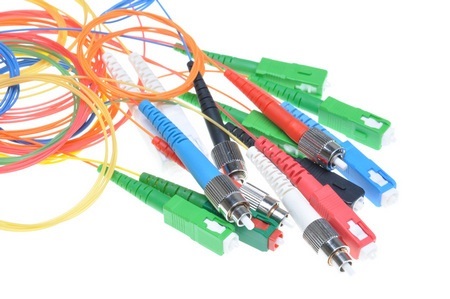

Оптичні пігтейли відрізняються кольором буферного покриття залежно від виду оптоволокна:
- жовтий — одномодове волокно;
- помаранчевий — багатомодове скловолокно 50 мкм;
- синій — багатомодове волокно 62,5 мкм.
Область застосування
За своєю суттю пігтейли є пасивним оптичним обладнанням. Але область їх використання від цього не меншає. Головне – акуратно поводитися з ними під час експлуатації, тоді вони точно виконуватимуть свою функцію досить довго. І не доведеться проводити, наприклад, зварювання оптичного волокна у цих конструкціях.
Досить часто пігтейли можна побачити у спеціальних пристроях, які називаються кросами. У такому випадку кабелі заводяться всередину кросу. Потім переходять до обробки кабелю. При цьому можна отримати волокна, які після цього приварюються до пігтейлів. Зрештою, пігтейли самі вставляються в оптичні розетки. Таким чином, все необхідне обладнання знаходиться усередині кросу.
Також за допомогою пігтейлів можна перезакінчувати пасивні оптичні пристрої, коли немає можливості або обладнання для зміни виробничої оптичного конектора.
У деяких випадках комплект монтажних оптичних шнурів може бути використаний як тимчасовий сполучний шнур — патч-корд.
Підтипи пігтейлів: як їх розрізняти
Пігтейл в змозі комутувати оптичне та вимірювальне обладнання активного та пасивного характеру. Пігтейли поділяються на одномодові та багатомодові, що визначається типом використовуваного волокна:
- одномодові пігтейли розроблені для застосування в структурних телекомунікаційних кабельних системах, де широко і використовуються;
- багатомодові пігтейли застосовуються в локальних мережах та центрах обробки даних.
Підключення кабелів до мережі істотно важливе при монтажі оптоволоконного кабелю. Неправильне підключення призведе до збільшення загасання в кабелі і зростання поворотних втрат, тому важливий вибір пігтейлу правильного типу.

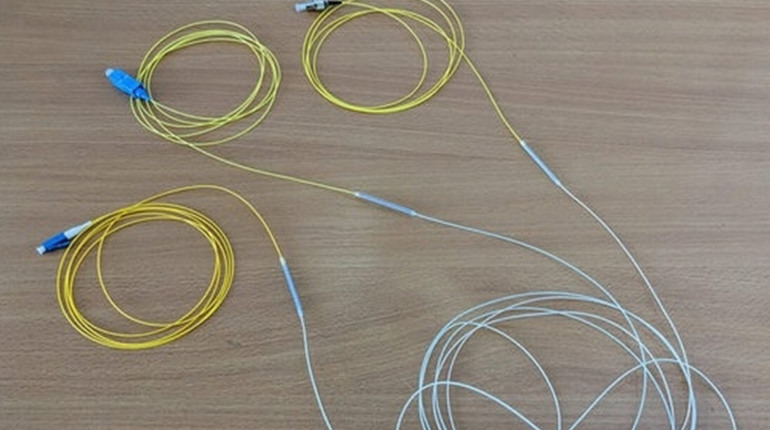

Оптичний пігтейл має одну важливу відмінність від патч-корду - іншого оптоволоконного шнура для з'єднань. На одному його кінці знаходиться оптичний конектор, що відноситься до певного типу, а інший кінець залишається неофіційним. При монтажі пігтейлу його сторона без конектора приєднується до оптокабелю, що підводиться, з аналогічними параметрами, а кінець сторону можна відразу підключати до конкретного обладнання мережі. Для зрощування пігтейлу з оптичним кабелем може застосовуватися спосіб зварювання, так і механічне з'єднання. Найбільш надійним способом вважається процедура зварювання.
Таким чином, для вибору оптико-волоконного пігтейлу слід звертати увагу на такі його характеристики, як довжина, тип оптоволокна, варіант конектора та полірування наконечників оптокабелю.
