Система підготовки повітря - це комплекс пристроїв і обладнання, які використовуються для очищення, фільтрації, регулювання тиску та видалення вологи з стисненого повітря перед його подачею до пневматичних систем, машин, інструментів або обладнання.
Зазвичай підготовка повітря передбачає використання багатьох компонентів. Компресор - це пристрій, який використовується для створення стисненого повітря. Компресор забезпечує постачання повітряних мас під високим тиском, що є необхідним для подальшої обробки.
Важливі аспекти

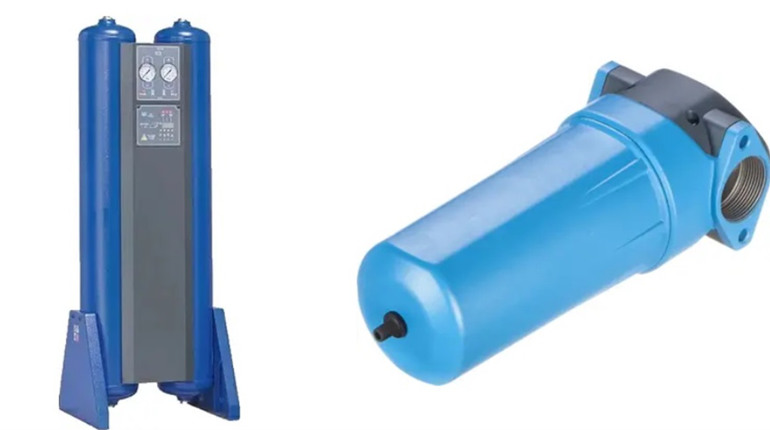

Фільтри використовуються для видалення твердих часток, пилу, олії та інших забруднень із стиснених повітряних мас. Вони допомагають підтримувати чистоту та ефективність пневматичних систем та інструментів. Осушувачі видаляють вологу зі стисненого повітря, запобігаючи утворенню конденсату та корозії у пневматичних системах та обладнанні. Вони забезпечують сухе повітря, що є важливим для безперебійної роботи пневматичних інструментів та устаткування.
Регулятори тиску використовуються для контролю та регулювання тиску стиснених повітряних мас. Вони дозволяють налаштовувати тиск у пневматичних системах відповідно до вимог конкретного застосування. Масло-водо-аератори видаляють залишкове масло, воду та інші забруднення, які можуть бути присутні в стисненому повітряному потоці після компресора. Сепаратори конденсату використовуються для видалення конденсату, який утворюється під час охолодження стиснених повітряних мас у системі осушування.
Як працює
Система підготовки повітря працює за рядом етапів для забезпечення чистого, сухого та регульованого стисненого повітря, яке може бути використане в пневматичних системах, машинобудуванні та інших галузях. Ось детальний опис кожного етапу:
- Спочатку повітря нагнітається компресором до певного тиску, щоб зменшити його об'єм та збільшити його тиск.
- Після стиснення повітряний потік проходить через систему охолодження, де воно охолоджується, щоб відкинути надлишок тепла, яке було вироблене під час компресії. Цей процес допомагає знизити температуру повітря та зменшити його вологість, зменшуючи ризик утворення конденсату.
- Після охолодження стиснені повітряні маси проходить через фільтри, які видаляють тверді частки, пил, олію та інші забруднення, щоб підготувати його для подальшого використання. Цей етап гарантує чистоту та безпеку використання повітря.
- Після фільтрації повітряний потік проходить через осушувач, де волога видаляється, щоб уникнути утворення конденсату у пневматичних системах та обладнанні. Осушення допомагає забезпечити сухе повітря, яке є важливим для ефективної роботи пневматичних систем та інструментів.
- Після осушення повітряний потік пройде через регулятор тиску, де можна налаштувати необхідний тиск для конкретних вимог або застосувань. Регулювання тиску дозволяє забезпечити оптимальні умови роботи для пневматичних систем та обладнання.
- Останнім етапом системи є проходження повітряних мас через масло-водо-аератор та сепаратор конденсату, де залишкове масло, вода та інші рідини видаляються, щоб забезпечити чистоту та безпеку використання.
Кожен етап системи підготовки повітря грає важливу роль у забезпеченні ефективності, надійності та безпеки використання повітря у різних застосуваннях.
